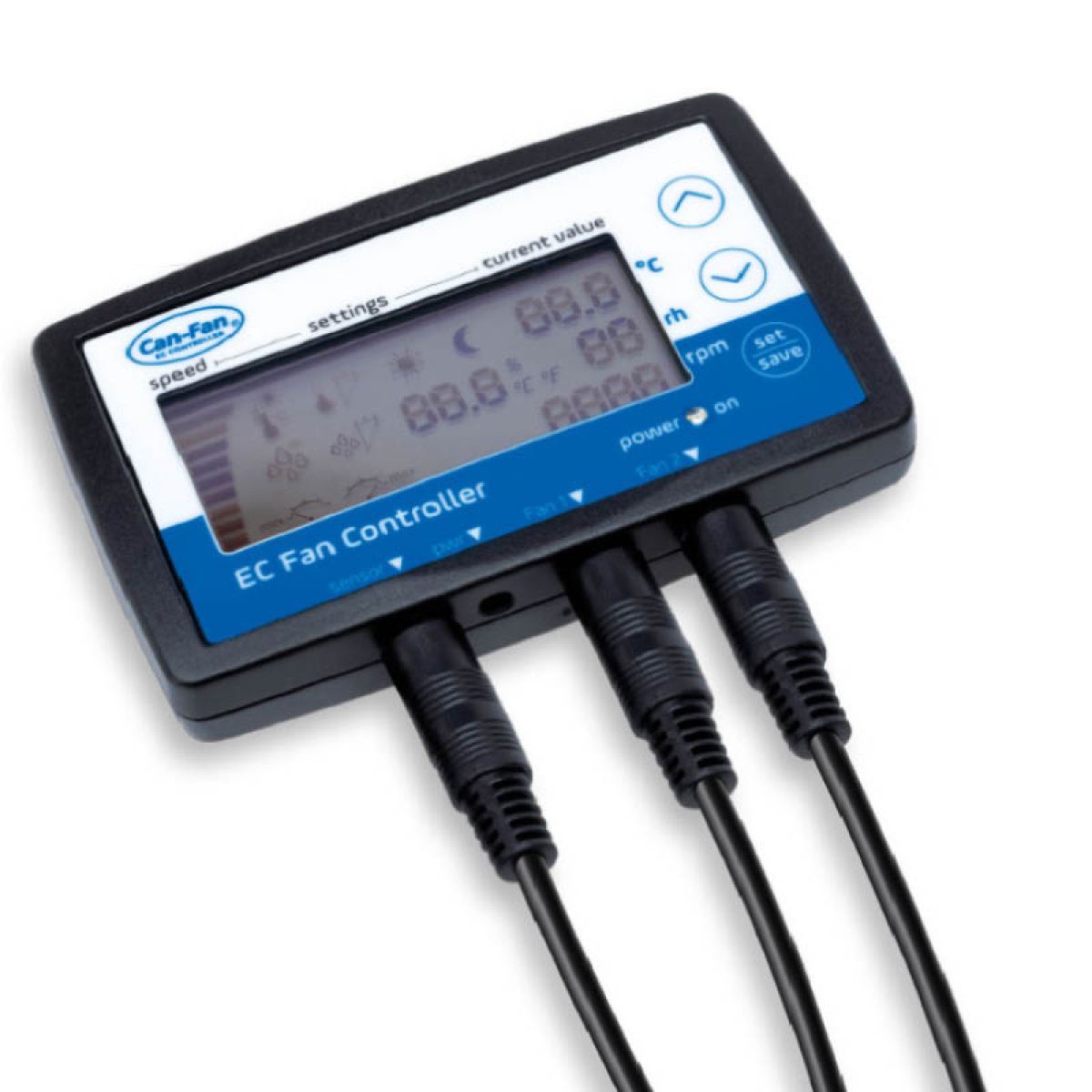

CAN LCD EC Controller

CAN EC-Controller Min/Max, Tag/Nacht

Übernehmen Sie die Kontrolle!

Mit dem Can-Fan EC-Controller können Sie bis zu 10 EC-Lüfter der Serien Q-Max EC oder Max Fan Pro steuern. Der Regler wird an den EC-Motor des Ventilators angeschlossen. Ideal für jede Arbeitsumgebung.

Der Sensor misst die Temperatur und Luftfeuchtigkeit im Raum, er hat auch einen eingebauten Lichtsensor, der erkennt, ob es Tag oder Nacht ist. Der Controller ist Plug & Play, einfach zu bedienen und Sie können ihn mit nur 3 Tasten steuern.

Die Vorteile

Temperatur- und Feuchtigkeitseinstellungen
Tag- und Nacht-Einstellungen
Leicht zu kontrollieren: Plug & Play!
Einstellungen für maximale und minimale Geschwindigkeit
Mehr Kontrolle, mehr Flexibilität
Geräuschlos und stufenlos
Mehrere Lüfter durch einen Regler steuerbar

Jeder Kunde möchte seinen Ventilator auf einem Controller betreiben. Manchmal hat ein Ventilator eine eingebaute Steuerung, aber meistens werden sie separat verkauft. Viele Ventilatoren haben bereits einen eingebauten Drehzahlschalter, der zwischen 2 – 4 Drehzahlen variiert. AC-Lüfter (und auch AC-Controller) sind ebenfalls amperestromabhängig. Mit anderen Worten: die Anzahl der Lüfter, die Sie betreiben können, ist begrenzt. Darüber hinaus können Sie die auf dem Controller angegebene maximale Stromstärke nicht überschreiten.

Dies ist keine ideale Situation. Sie möchten das gesamte Spektrum von 0 bis 100% steuern, da kein Arbeitsbereich gleich ist. Diese Variablen erfordern zusätzliche Kontrolle und Einstellungen, damit Sie mehr Flexibilität haben. Zum Beispiel Tag- und Nachteinstellungen oder mehr Kontrolle über die Temperatur und Feuchtigkeit; Elemente, die Ihnen helfen, das Wachstum und die Blüte zu optimieren. Kurz gesagt, ein perfektes Endergebnis.

Mehr Flexibilität und Kontrolle ist wünschenswert. Die neueste Generation der EC-Ventilatoren und die EC-Controller von Can-Fan haben nicht die Einschränkungen, die AC-Ventilatoren haben. EC-Ventilatoren sind nicht durch die Stromstärke begrenzt. Die Anzahl der Ventilatoren, die Sie steuern können, ist theoretisch unbegrenzt. Das ist ein großer Fortschritt, vorausgesetzt, Sie verwenden EC-Ventilatoren wie den Q-Max EC und die Max-Fan Pro Serie EC. Was aber, wenn Sie AC-Ventilatoren verwenden? Nun, Can-Fan hat dafür eine geniale Lösung entwickelt.

Einstellungen

Temperatur Tag
Temperatur Hysterese Tag
Luftfeuchtigkeit Tag
Luftfeuchtigkeit Hysterese Tag
Minimum Drezahl Tag
Maximum Drehzahl Tag
Temperatur Nacht
Temperatur Hysterese Nacht
Luftfeuchigkeit Nacht
Luftfeuchtigkeit Hysterese Nacht
Minimum Drezahl Nacht
Maximum Drehzahl Nacht
Negativer Druck Einstellung
Umschaltung Sonde
Umschaltung über Zeit Tag/Nacht

Untermenu

P-1 Das Kalibrieren der kleinstmöglichen Drehzahl
P-2 Hintergrundbeleuchtung
P-3 Ausgangssignal 0-10V oder PWM Einstellungen
End

Ziehen Sie das 17. Netztkabel aus der Steckdose. Warten Sie einige Sekunden. Halten Sie die 11. Auf Taste fest gedrückt und schliessen Sie das Netzkabel erneut an. Warten Sie mit gedrückter Taste >3Sekunden.

P-1 Das Kalibrieren der kleinst möglichen Drehzahl.
Da nicht jeder EC Ventilator die gleiche Minimaldrehzahl aufweist, kann diese am EC-Lüftungsregler eingestellt werden. Achten Sie dabei auf die Ventiltorgeschwindigkeit, stellen Sie die Minimaldrehzahl von off auf 1% ein.
Nun muss der Ventilator von alleine anfangen zu drehen, er darf nicht stocken oder stehen bleiben.

Hier können Sie nun die Geschwindigkeit einstellen die 1% der Minimalgeschwindigkeit entsprechen soll. Drücken Sie auf den Knopf und drücken Sie den Knopf so lange um den Wert zu verändern. Speichern Sie den neuen Wert indem Sie auf den Knopf drücken und drücken solange um zur nächsten Einstellung zu gelangen. Wiederholen Sie den Vorgang für alle anderen Einstellungen.

P-2 Hintergrundbeleuchtung
Wählen Sie die Hintergundbelauchtung, Automatisch, EIN oder AUS (Voreinstellung ist Auto.).

P-3 Ausgangssignal 0-10V oder PWM Einstellungen
Wählen Sie zwischen 0-10V oder PWM (pulse wide modulation) aus. (Voreinstellung ist 0-10V).

End

Drehen Sie im uhrzeigersinn am Knopf bis zum „End“ Drücken sie auf den Knopf um zu bestätigen. Der AC/EC-Lüftungsregler initialisiert mit dem
neuen eingestellten Werten.

LCD Display

Grafische und digitale Anzeige der Drehzahl (RPM)
Temperaturanzeige
Luftfeuchtigkeitsanzeige

Technische Details

Dimension (LxHxT) 61x98x20mm
Gewicht 2.5kg
Spannung 12VDC
Stromaufnahme 35mA
Gehäuseschutzklasse IP20

Lieferumfang

1 x EC Ventilatorsteuerung
1 x Stromtransformator
1 x Temperatur-, Luftfeuchigkeits- und Lichtsensor
2 x 4m Kabel zum Anschluss von Ventilatoren
1 x Bedienungsanleitung
